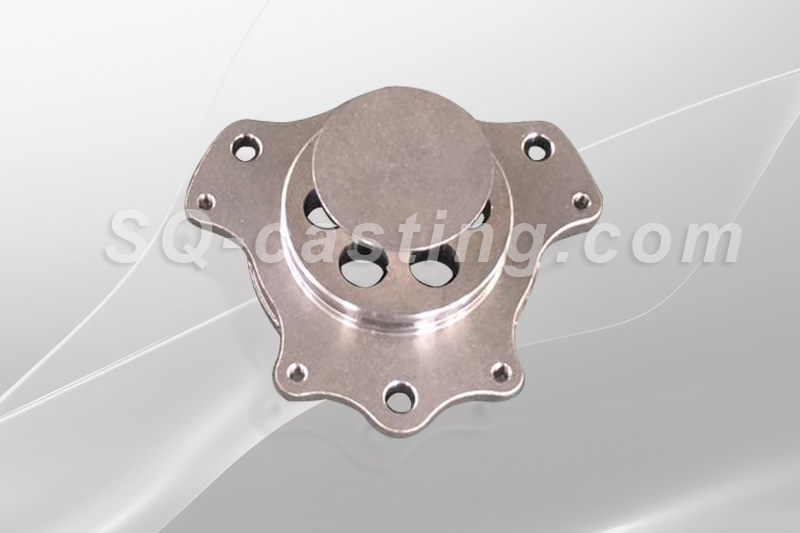

精密合金鑄件的結構設計既要滿足機械設備本身和加工工藝的要求,又要滿足鑄造工藝的要求。精密合金鑄件的結構設計應注意以下幾點:
一、為了便于模型、芯盒和形狀的制作:
1、小型混煉機和u型混煉機的鑄件內腔在鑄造過程中盡量不使用或少用模心。使用模具芯時,應便于支撐、固定和排砂,必要時應有足夠的工藝孔;
2、鑄造內、外側面及加強筋時,應在起模方向設置一定的結構坡度;
3、鑄件上的凸臺部分與鑄件本體不應相差太大。最好是在同一高度,同一面上,取幾個相鄰的凸臺,最好是將整個凸臺部分連接起來。
4、鑄件外觀應簡單,便于鑄造。鑄件分型面平整,分型面數量最少;
二、減少鑄造缺陷產生的趨勢:
1、鑄件盡量避免出現大的水平面;
2、鑄件平面壁上的鑄孔應加強并凸邊,以減少壁厚;
3、鑄件結構應盡可能在冷卻時不受阻礙地收縮;
4、對于鑄件內水、氣通道等大面積的層間腔,應設置多根連接柱。
